陶瓷介質天線

發佈人：admin　　發佈時間：2015年04月21日

陶瓷介質天線不僅可以運用於GPS全球定位系統，也能夠運用於現代物聯網設備之間的通信。公司本着成就客戶，成就自身的經營理念，能夠爲客戶提供專業的、具有針對性的產品設計（客戶提供產品要求）。

根據客戶不同的需求，公司可以提供不同外形的天線，大體爲片狀介質天線和棒狀介質天線。

產品說明
公司現已成功開發多款介質天線；
K25、K35、K37、K40、K45
擁有各自不同的介電常數及工作頻率，廣泛應用於：
GPS 陶瓷天線;
北斗衛星天線；
授時天線;
10X10mm to 100X100mm 可用尺寸的陶瓷天線;
客戶定製陶瓷天線產品.

公司現有產品適用於30MHz到10GHz不等的工作頻率範圍，如果需要公司還可以根據客戶的要求開發相應低頻和更高頻的產品。

產品信息
BOB足球電子目前已經定型了兩種尺寸的介質天線產品：

產品A：尺寸：25mm*25mm 介電常數：20 工作頻率：1.57542GHz	產品B：尺寸：20mm*20mm 介電常數：37或40 工作頻率：1.57542GHz
產品C：尺寸：18mm*18mm 介電常數：37或40 工作頻率：1.57542GHz

現有產品使用相同大小的振子，其大小：1.4mm*7.0mm，產品表面塗覆有銀層，根據不同的工作頻率需求，可以通過調節銀層覆蓋尺寸實現不同工作頻率的展現。

產品性能

	K25	K35	K37	K40	K45
介電常數	25	35	37	40	45
Qf【GHz】	120000	80000	64000	40000	44000
Q （測試頻率）	20000 (6G)	20000 (4G)	16000 (4G)	13000 (4G)	11000 (4G)
密度(g/cm3)	4.0	6.5	5.2	-	4.6
顏色	白色	黑色	淺綠	棕色	棕色

典型的GPS天線性能 (基於 on 1.2 x 1.2 inch [30 x 30 mm] FR-4 接地平面

科目	典型性能	單位
中間頻率	1575.42	MHz
極化方式	右旋園極化
RHCP 增益 @ Zenith	-1.5	dBic
RHCP 增益 @ 10o Elevation	-1.5	dBic
軸比@ Zenith	3	dB
駐波比VSWR	1.6 Max
阻抗	50	Ω
天線尺寸	20X20X4	mm

規格	尺寸	頻率	阻抗	材料
HF1575D25AS	25254	1575.42MHz	50	K25
HF1575D25BS	25252	1575.42MHz	50	K25
HF1575D25AD	25254	1575.42MHz	50	K25
HF1575D20AS	20204	1575.42MHz	50	K40
HF1575D18AS	18184	1575.42MHz	50	K40
HF1575D20BS	20202	1575.42MHz	50	K40
HF1575D18BS	18182	1575.42MHz	50	K40

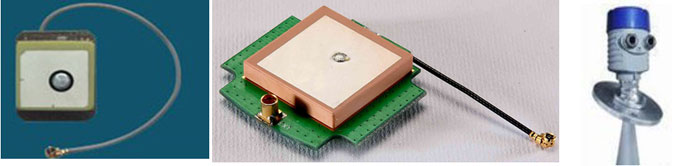

介質天線的應用
隨着新技術的發展，小型化的介質天線越來越多的應用於新興的產品之中，例如：
衛星導航；
RDIF物流領域；
無線通信路由器；
手機內置天線;
通信基站；
介質諧振器天線；
雷達；
衛星電視機頂盒；
物聯網設備內置通信天線ect。

公司在介質天線各領域都有了一定的技術積累，能夠爲各方面需求的客戶提供不同要求的專業介質天線設計。

介質天線的應用特點
微波介質陶瓷（MWDC ）具有介電常數高、介質損耗低、品質因數高、諧振頻率溫度係數小等特點，應用與介質諧振器天線後，介質諧振器介電常數選擇範圍很大(6～140)，允許設計者靈活控制尺寸和帶寬；輻射效率＞95％，形狀多樣，使天線設計具有更大的靈活性，饋電方式多，加工簡單，成本較低，便於集成設計。

介質天線的技術指標
介電常數：6.1±0.2，10.0±0.2，14±0.2，26±0.2，35±0.2；
損耗角正切：＜3×10-4；
頻率溫度係數：∣τf∣≤10ppm/℃；
抗彎強度：≥100MPa；
電阻率：＞1012Ω·cm；
熱導率：≥3W/m·K，滿足微波器件高功率要求。

上一篇： 陶瓷介質諧振器

下一篇： 油箱液位換能器

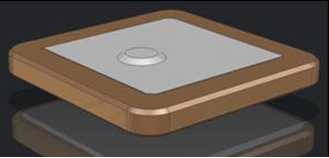

產品規格	HF1575D25AS
產品編號	DA0001；DA0002；DA0003 ect.
外形尺寸(mm)	25254
饋孔偏置方式	中心偏下
中心頻率(MHz)	1575.42MHz
V.S.W.R	1.5
帶寬(MHz)	15
增益(dB)	5
特性阻抗(Ω)	50
極化方式	RHCP
頻率溫度係數(ppm/℃)	10
用途	GPS

產品規格	HF1575D25BS
產品編號	DA0010
外形尺寸(mm)	25252
饋孔偏置方式	中心偏下
中心頻率(MHz)	1575.42MHz
V.S.W.R	1.5
帶寬(MHz)	15
增益(dB)	5
特性阻抗(Ω)	50
極化方式	RHCP
頻率溫度係數(ppm/℃)	10
用途	GPS

產品規格	HF1575D25AD
產品編號	DA0004
外形尺寸(mm)	25254
饋孔偏置方式	左下角偏孔
中心頻率(MHz)	1575.42MHz
V.S.W.R	1.5
帶寬(MHz)	15
增益(dB)	5
特性阻抗(Ω)	50
極化方式	RHCP
頻率溫度係數(ppm/℃)	10
用途	GPS

產品規格	HF1575D20AS
產品編號	DA0006
外形尺寸(mm)	20204
饋孔偏置方式	左下角偏孔
中心頻率(MHz)	1575.42MHz
V.S.W.R	1.5
帶寬(MHz)	15
增益(dB)	5
特性阻抗(Ω)	50
極化方式	RHCP
頻率溫度係數(ppm/℃)	10
用途	GPS

產品規格	HF1575D18AS
產品編號	DA0007
外形尺寸(mm)	18184
饋孔偏置方式	左下角偏孔
中心頻率(MHz)	1575.42MHz
V.S.W.R	1.5
帶寬(MHz)	15
增益(dB)	5
特性阻抗(Ω)	50
極化方式	RHCP
頻率溫度係數(ppm/℃)	10
用途	GPS
